핵심 장점

·높은 열 교환 효율: 모세관 다발은 열 교환 면적을 늘려 단위 부피당 열 전달 용량을 향상시킵니다.
·위생적인 구조: 막다른 다리가 없는 흐름 채널과 빠른 연결 피팅은 현장 청소 및 분해 청소를 모두 지원합니다.
·저유량 적응: 모세관 흐름 채널은 정확한 온도 제어를 위해 저유량 매체를 처리합니다.
·쉬운 설치: 빠른 연결 피팅은 배관 연결 및 분해를 용이하게 하여 설치 및 유지 관리 비용을 절감합니다.

제품특징

·연락처: 식품 및 의약품 생산 환경에 적합한 위생 등급 스테인레스 스틸 316L.
·구조 형태: 쉘과 튜브 측면에 매체의 역류 흐름이 있는 모세관 다발 구조.
·연결 방법: 표준 배관과 호환되는 양쪽 끝의 위생적인 퀵 클램프 연결부.
·흐름 채널 설계: 재료 잔류물과 교차 오염 위험을 줄이기 위해 막다른 다리가 없는 내부 벽.
·적용 가능한 매체: 저점도 액체 식품, 의약품 액체, 물, 증기 및 기타 열 전달 매체.
·청소 방법: CIP(Clean-In-Place) 및 분해 청소를 모두 지원합니다.
·위생 규정 준수: 막다른 골목이 없는 디자인; FDA/GMP 인증을 받은 316L 소재; 교차 오염을 제거합니다. 주입수 등 고순도 공정에 적합합니다.
·작고 효율적: 얇은 튜브 직경과 컴팩트한 구조; 빠른 열 전달 반응과 공간 절약형 디자인; 소규모 무균 시스템에 완벽하게 통합됩니다. 공간이 제한된 환경에 이상적입니다.
·정확한 프로세스 매칭: 고순도 매체의 안전한 열 교환을 보장하기 위해 특정 공정 요구 사항에 중점을 두고 용액 준비에 사용되는 냉각 주입수 및 공정수용으로 맞춤 설계되었습니다.

응용 시나리오

·식품산업: 소규모 배치 유제품 및 음료에 대한 인라인 가열, 냉각 및 저온살균.
·제약 산업: 의약품 액체의 정밀한 가열, 냉각 및 멸균 열교환.
·생물공정: 저유량 생물학적 제제를 위한 온도 조절 및 열 교환.
·실험실 과정: 실험실 규모 및 파일럿 규모 실험에서 공정 매체의 온도 제어.

일반적인 문제 및 해결 방법

·비준수 미디어 출구 온도로 인한 열 교환 효율 감소
모세관 내부에 오염이나 막힘이 있는지 확인하십시오. 안정적인 매체 흐름과 압력을 확인합니다. 입구와 출구 매체 사이의 온도 차이가 설계 사양을 충족하는지 확인하십시오.
·빠른 연결 피팅의 누출
클램프 씰이 오래되었거나 잘못 정렬되었는지 확인하십시오. 클램프가 완전히 맞물렸는지 확인합니다. 연결된 배관에 응력으로 인한 변형이 있는지 확인하십시오.
·세척 후 제품 잔여물
CIP(Clean-In-Place) 절차 중 유속과 온도를 조정합니다. 다리가 막힌 부분에 잔여물이 있는지 확인하십시오. 모든 미디어 접촉 표면이 청소 과정에 포함되는지 확인하세요.

작동 및 유지 관리 참고 사항

·설치하는 동안 퀵 클램프 피팅과 씰을 정렬하고 누출을 방지하기 위해 클램프 잠금 장치가 완전히 맞물렸는지 확인하십시오.
·씰 성능에 영향을 미치는 급격한 변화를 피하기 위해 작동 전에 압력과 온도를 점차적으로 높입니다.
·모세관 내벽을 정기적으로 분해, 점검하여 오염물질 및 잔류물질을 제거합니다.
·미생물 증식을 방지하기 위해 장기 정지 시 장비 내부의 미디어를 배수하고 멸균 절차를 수행합니다.

기술정보

최대. 작업 압력	최대. 증기압	최대. 작동 온도	제품 소재	피팅 유형
튜브 측: 83bar 선반: 55bar	8.6바	425℃	316L SS, 하스텔로이, 인코넬 및 기타 합금	위생 플랜지
·Ra≤0.4um ·클린인플레이스 ·cGMP/FDA 준수

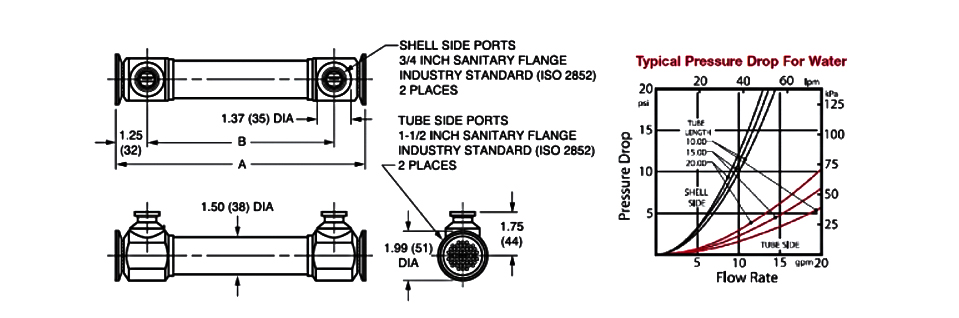

치수 참고표
모델	파이프 직경	전해연마	열전달 면적	전체 길이(mm)	체중(kg)
HY-CE-0304	4	0.25	0.3	280	3.5
HY-CE-0305	4	0.25	0.43	406	4
HY-CE-0306	4	0.25	0.61	533	4.5
HY-CE-0307	4	0.25	0.8	660	5.5
